＊＊　気圧環境調節室　＊＊

　このチャンバは地上１００００ｍ（１／４ＡＴＡ）相当の高度環境から、海面下４０ｍ（５ＡＴＡ）相当の海底環境と、温度−１０ﾟC〜＋４０ﾟC、湿度４０％〜９０％ＲＨ（温度１０ﾟC〜＋４０ﾟCに於いて）の温湿度環境をシュミレート出来るものである。

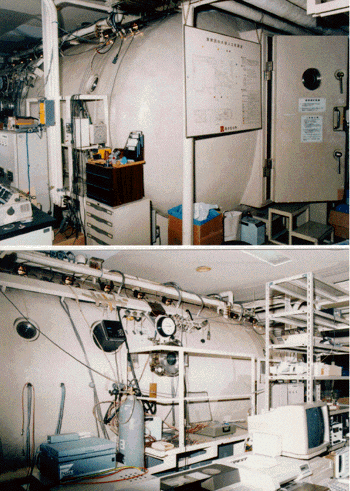

気圧室外観

気圧室内実験風景 イ）圧　力
ａ. 設定範囲 １９８ｍｍＨｇ〜４ｋｇ／ｃm2G
ｂ. 設定精度 大気圧から４ｋｇ／ｃm2Gの範囲 ±０.０１ｋｇ／ｃm2G
　 大気圧から１９８ｍｍＨｇabsの範囲 ５.０ｍｍＨｇ
ｃ. 設定速度 大気圧から４ｋｇ／ｃm2Gまで 約３０分
　 大気圧から１９８ｍｍＨｇabsまで 約３０分

ロ）温　度

ａ. 設定範囲 −１０ﾟC〜＋４０ﾟC
ｂ. 設定精度 ±０.５ﾟC

ハ）湿　度

ａ. 設定範囲 ４０％〜９０％（温度１０ﾟC〜＋４０ﾟCに於いて）
ｂ. 設定精度 ±５％ＲＨ

ニ）照 明：コントロール可能

ホ）収容人員

ａ. 主　室　 ４ 人
ｂ. 副　室　 ２ 人

へ）チャンバー内監視モニター装置

ト）ワイヤレス通話装置

チ）ベッドスケール：
主室内にベッド秤量部を設け体重の変化（感度１ｇ）を測定出来る。

１） 圧力制御関係
イ）最低設定圧超過または最高設定圧超過時は安全弁（２段）が作動し、圧力上昇または下降する
ロ）圧力制御異常または停電時は、電磁弁を作動させ、流入及び流出空気を遮断し、手動にて大気圧に復元出来る。
ハ）緊急時は、緊急操作弁にて大気圧に復元出来る。
